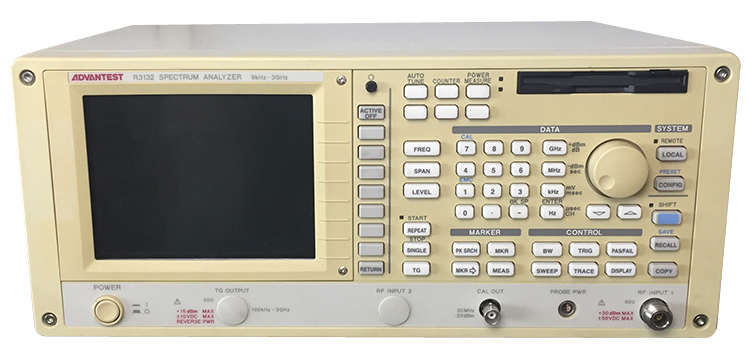

爱德万R3132频谱分析仪概述：

R3132/3132N/3162频谱分析仪是适应各种要求的低成本便携式频谱分析仪。采用爱德万测试公司新开发的直接数字合成技术，在频率范围9KHz-3GHz（R3132/3132N）/8GHZ（R3162）中，实现频宽精度1%以下，更可通过内置自动校正功能实现总电平精度±1.5dB。同时由于1dB增益压缩0dBm以上，2次谐波-80dBc，2信号3阶交调-80dBc，可达到118dB动态范围。

R3132/3132N/3162频谱分析仪采用新开发的合成本振技术，实现高速测试功能，达20次/秒，因此可实时测试数据。

实现卓越性价比的R3132/3132N/3162频谱分析仪是爱德万测试公司为适应更为广阔领域的轻便频谱分析仪。

爱德万R3132频谱分析仪特点：

充实的基本功能

基本性能的改进使R3132/R3132N/2162能够用于多种领域。例如内置自动校正功能确保±1.5dB的综合电平精度，电平校正系数可以被保存在内存中，采用DDS可以改进频率读数的精确度。频度错误率降低到1%以下。

因为通过改进合成本机震荡器而提高了扫描重复性，达到20次/秒的刷新率，可以进行实时波形测量。高速的GPIB增加了自动测试的产能，因而节省了宝贵的时间。

丰富的测试功能

为了能够对EMI前置放大器进行测量，这些计测器分别配备了9kHz、120kHz和1MHz的6dB带宽滤波器和QP检波方式。200Hz的窄宽滤波器是可以选用的。

为了使高速时域测试功能可以用于移动通信，50μs扫描的选件是可以利用的。功率测试方面可以提供平均功率和总功率的测量。

计数功能，ACP、OBW、dBc/Hz、%AM和许多其它功能可以被用于多种测量目的。内置的前置放大器是采用标准配置。当信号低于平均噪声电平，前置放大器来确保电平校正和高精确测量。

为了测量滤波器的衰减特性或电缆的频率特性等参数，内置的跟踪信号发生器是可以被选用的。因为输出电平可以在很宽的范围内设置，还可以测量放大器增益、频率响应等等。

使用方便的操作接口

使用高分辨率的6.5英寸液晶显示器，测试结果一目了然。显示数据可以通过机身背后的VGA输出接口连接到外接显示器上输出。

测量的波形数据和设置值可以被保存到内存和从内存中读出。使用标准的软盘驱动器，可以保存更多的测量数据，软盘上的文本数据和BMP图象数据都可以在个人电脑上使用。当硬Copy功能与ESC/P、ESC/P-R和PCL相匹配时，测量数据可以在各种打印机上打印。

装配了标配的GPIB和RS232。

体积小、重量轻的设计

采用新框架设计，使体积更紧凑（大约424（宽）X177（高）X300（深）mm）和重量更轻。特别是仅有300mm的深度，可以充分利用工作空间，装配了一个标配的盖板防止在移动中的危险。

爱德万R3132频谱分析仪技术指标

频率

频率范围 9kHz～3GHz

频率读取精度 (START，STOP， 中心频率，光标频率) ±(读取频率×频率基准精度+频宽×1%+RBW×15%+60Hz)

频率计

分辨率 1Hz～1kHz

精度 ±(光标频率×频率基准精度+1LSD) (S/N≥25dB，SPAN≤200MHz)

频率基准精度

稳定度 ±2×10-6/年 ±1×10-7/年(OPT.20)

±1×10-5(0℃～50℃) ±2×10-8/天(OPT.20)

频宽

范围 1kHz～3GHz，0Hz(零频宽)

精度 ≤±1%

残留FM ≤60Hzp-p/0.1s，≤20Hzp-p/0.1s(OPT.20)

频谱纯度 *RBW 300Hz(OPT.27) 偏置 f≤2.6GHz f>2.6GHz

20kHz ≤-105dBc/Hz ≤-103dBc/Hz

10kHz ≤-100dBc/Hz* ≤-98dBc/Hz*

分辨率带宽（3dB）

范围 1kHz～3MHz，1-3-10步进 30Hz，100Hz，300Hz(OPT.27)

精度 <±20%，1kHz～1MHz <±25%，3MHz <±20%(OPT.27)

6dB带宽 1MHz，120kHz，9kHz 200Hz(OPT.27)

视频带宽 10Hz～3MHz，1-3-10步进

振幅

测量范围 +30dBm～平均噪声电平

最大输入电平 (输入衰减&ge;10dB) 前置放大器OFF：+30dBm，±50VDCmax 前置放大器ON：+13dBm，±50VDCmax

表示范围 10×10p

对数 10，5，2，1dB/p

线性 基准电平10%/p

基准电平范围

前置放大器OFF (输入衰减0～50dB) 对数 -64dBm～+40dBm(0.1dB步进)

线性 141.1&mu;V～22.36V

前置放大器ON (输入衰减0～30dB) 对数 -82dBm～+10dBm(0.1dB步进)

线性 17.76&mu;V～707.1mV

输入衰减范围 0～50dB (5dB步进)

爱德万R3132频谱分析仪扫描

扫描时间 20ms～1000s，50&mu;s～1s(OPT.29，零频宽)

扫描精度 &le;±2%

触发模式 FREE RUN，VIDEO，EXT，LINE，TV

扫描模式 单次，反复

动态范围

平均噪声电平 RBW 1kHz，VBW 10Hz，输入衰减0dB，频率10MHz以上

前置放大器OFF -117dBm+2f(GHz)dB

前置放大器ON -132dBm+3f(GHz)dB

1dB增益压缩 f&ge;200MHz

前置放大器OFF >0dBm(混频电平)

前置放大器ON >-25dBm(RF输入)

杂散响应 前置放大器OFF

2次谐波 &le;-70dBc(100MHz&le;f<800MHz，混频输入-30dBm) &le;-80dBc(f&le;800MHz，混频输入-30dBm)

2信号3阶交调 &le;-80dBc(输入频率&ge;200MHz，混频输入-30dBm，离调>50kHz)

残留响应 输入衰减0dB，1MHz&le;f&le;3GHz，50Ω阻抗

前置放大器OFF &le;-100dBm

前置放大器ON &le;-105dBm

爱德万R3132频谱分析仪振幅精度

校准信号电平精度 -20dBm±0.3dB

频率响应 自动校正后

前置放大器OFF &le;±0.5dB(100kHz～3GHz，ATT=10dB) &le;±2dB(9kHz～3GHz)

前置放大器ON &le;±1dB(100kHz～2.7GHz) &le;±2dB(9kHz～3GHz)

IF增益误差 自动校正后 <±0.5dB

刻度显示精度 自动校正后

对数 &le;±1.5dB/80dB &le;±1dB/10dB &le;±0.2dB/1dB

线性 ±5%基准电平

输入衰减切换误差 &le;±0.3dB(0～50dB，30MHz/10dB)

分辨率切换电平误差 <±0.5dB(自动校正后)

总电平精度 ±1.5dB(REF=-50～0dBm，ATT=10dB，2dB/p， RBW=300kHz，f>100kHz，自动校正后)

输入输出

RF输入

转换头 N型 female

阻抗 50Ω(公称)

VSWR

前置放大器OFF<1.5:1(100kHz～2GHz) 输入衰减=10～50dB <2:1(9kHz～3GHz) 输入衰减=5～50dB

前置放大器ON<2.5:1(9kHz～3GHz)

探针电源 ±12V，4Pin头

校正输出信号 BNC，50Ω(公称) 30MHz，-20dBm

10MHz基准输入 BNC，500Ω(公称) -10dBm～+10dBm

外部触发输入 BNC

声音输出 小型单声道

GPIB IEEE-488样式BUS转换

RS232 D-sub 9针

打印机接头 D-sub 25针，ESC/P，ESC/P-R，PCL

视频输出 VGA(15针)

软盘 3.5英寸，MS-DOS格式

一般标准

环境条件 0℃～+50℃，湿度85%以下(无霜时)

保存温度 -20℃～+60℃

AC电源输入 AC100V，200V自动转换

100VAC时 100V～120V，50Hz/60Hz

200VAC时 200V～240V，50Hz/60Hz

耗电 200VA以下

重量 14Kg以下(OPT，罩，配件除外)

尺寸 424mm(W)×177mm(H)×300mm(D)(脚，接头除外)
