主要特性与技术指标

12-GHz带宽，可升级到13 GHz

• 4个模拟通道

• 高达40 GSa/s采样速率

• 带有可选2 Mpts存储器的标准512 kpts存储器（4 GSa/s采样率时具有64 Mpts存储器） 可选的2 Mpts存储器

• XGA显示屏，可显示256个强度等级

业界领先的信号完整性

• 本底噪声：5 mV/div时，为387 uV

• 触发抖动< 500 fs（rms）

• 最低的硬件垂直灵敏度：5 mV/div

• 业界唯一的减噪选件（选件005）

最丰富的应用解决方案

• 通过矢量信号分析软件进行频域分析 矢量信号分析

InfiniiMax探测解决方案（1.5 GHz至12 GHz）

• 业界最低的本底噪声探测系统

• 最高信号保真度的InfiniiMax II探测系统 InfiniiMax II探测系统

• 互换探头

• 业界唯一符合RoHS标准的焊接探测解决方案

描述

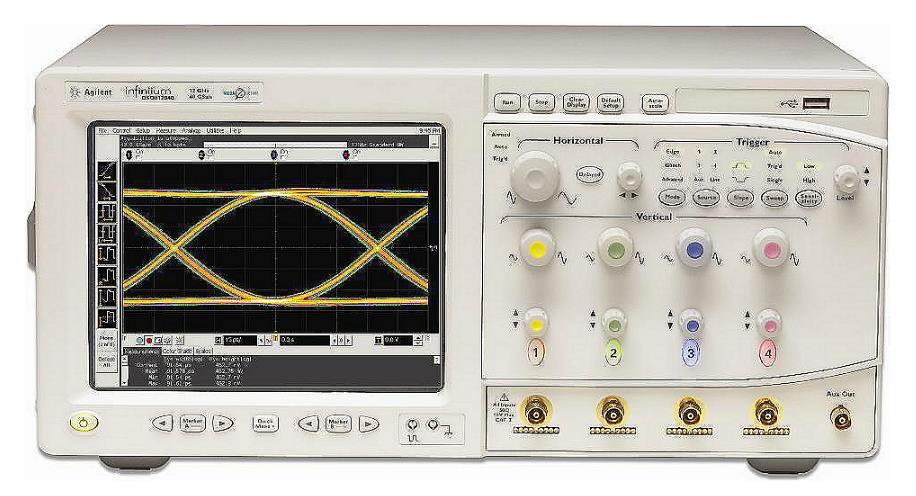

“为您的应用提供卓越的信号完整性和探测性能”。是德科技公司的Infiniium 80000B系列和InfiniiMax II探测系统将提高测量精度，增加设计裕量。Keysight Infiniium 80000B 系列示波器和InfiniiMax探测系统的信号完整性优势包括：业界最低的本底噪声、最低的抖动测量本底、最低的触发抖动、最平坦的示波器和探头组合频率响应曲线等。卓越的信号完整性，可消除因为示波器或探测系统的噪声、抖动或频率响应曲线不佳而导致的测量精度方面的误差，从而最大限度地提高工程师的设计裕量。

如果您正在设计、调试或验证基于串行数据的设计，请考虑选择DSA80000B数字信号分析仪。DSA80000B围绕Infiniium DSO80000B系列示波器和InfiniiMax探测系统进行设计，为实现精确和可重复的测量提供了重要功能。该示波器标配选件001存储器、E2688A高速串行数据分析软件和N5400A EZJIT Plus抖动分析软件，其价格极具吸引力。

特性：

• 采样率高达40 GSa/s的12 GHz带宽实时示波器

• 在40 GSa/s采样率时高达2 Mpts的MegaZoom深存储器，在4 GSa/s采样率时达到64 Mpts MegaZoom的深存储器， 购买后存储器可以升级-DSA80000B标配

• 12 GHz系统带宽的InfiniiMax II 1169A探测系统

• 业界最低的本底噪声：5 mV/div时，为387 uV

• 触发抖动低于500 fs rms

• 业界丰富的应用软件套件

• XGA触摸屏，可显示256个灰度等级

• 带宽可升级

• 无与伦比的InfiniiMax探测附件支持点测、焊接、插座使用和SMA使用模式

应用软件：

• E2681A EZJIT 抖动分析软件选件-DSA80000B标配

• N5400A EZJIT Plus抖动分析软件选件-DSA80000B标配

• E2688A高速串行数据分析及时钟恢复软件-DSA80000B标配

• N5491A低速串行数据分析软件

• Keysight Infiniium示波器和89601A矢量信号分析软件

• N5392A以太网电气性能验证与一致性测试软件

• N5393A PCI Express电气性能验证与一致性测试软件

• N5494A DVI电气性能验证与一致性测试软件

• N5399A HDMI电气性能验证与一致性测试软件

• N5402A CAN串行数据分析软件选件

• N5409A FBD全缓冲双列直插式存储器模块（DIMM）一致性测试应用

• N5410A光纤通道（Fiber Channel）一致性测试应用

• N5411A串行ATA电气性能验证与一致性测试软件

• N5412A串行连接SCSI电气性能验证与一致性测试软件

• N5413A DDR2时钟测试工具

• N5416A USB 2.0一致性测试选件

• E2697A高阻抗适配器(包括500 MHz无源探头)

• E2699A My Infiniium集成包装选件

• E2682A VoiceControl选件

• 89601A Keysight Infiniium示波器和89601A矢量信号分析软件

1169A InfiniiMax II探头技术指标：

• 带宽：12 GHz（13 GHz典型值）

• 动态范围：3.3 V

• 直流偏置范围：± 16 V

• 最大电压：± 30 V

• 差分输入电阻：50 k Ω

• 差分输入电容：0.21 pF

• 单端输入电阻：25 k Ω

• 单端输入电容：0.35 pF

download: DSO81204B技术资料
