非同凡响的光谱测量！

显著提高了测量吞吐量

• 快速测量

• 增强的用户界面

• 世界一流的光学性能¹

• 高波长分辨率：0.02nm

• 具有多模光纤测试功能

• 支持DWDM 25Ghz通道间距测试

特点

世界一流的光学性能和灵活性*

          * 在2006年1月的基于衍射光栅的光谱分析仪行业中

出色的信号分离

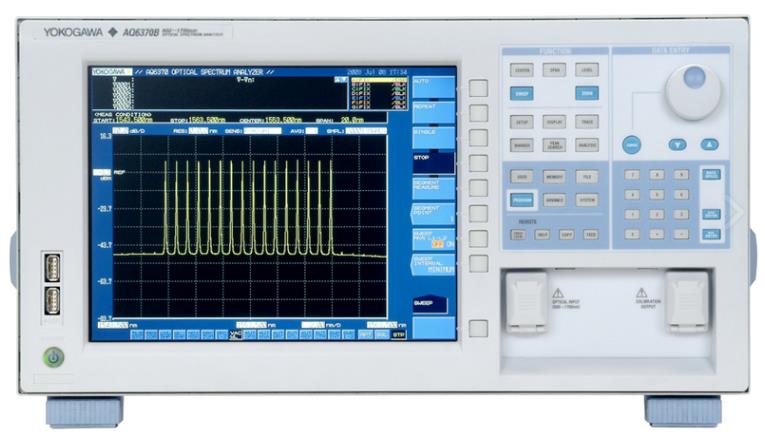

AQ6370B使用新开发的高性能单色镜，能够获得高波长分辨率(0.02nm)和宽动态范围(70dB)。 新单色镜具有更陡峭的光谱特性，可以成功完成50GHz间距DWDM传输系统的OSNR测量和对多个波长源的EDFA评估。	动态范围 峰值±0.4nm处70dB，分辨率设置0.02nm(典型值)

宽测量范围
功率：+20dBm~-90dBm AQ6370B可以测量高达+20dBm的光功率，因此能够直接测量高功率光源，例如光放大器和拉曼放大器的泵浦激光器。按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。
波长：600nm~1700nm AQ6370B不但覆盖电信波长，还包括用于家用电器、医疗和工业材料应用的可见光波长范围。
	电平灵敏度设置 NORM Hold、NORM Auto、NORM、MID和HIGH (1、2和3)，对应的灵敏度从-60dBm到-90dBm。 高动态范围模式设置 使用SWITCH模式可以通过减少杂散光的影响来获得更大的动态范围，对于MID和HIGH模式适用。

多模光纤测试功能
AQ6370B使用自由空间输入结构，可以处理GI 62.5/125多模光纤。多模光纤通常用于高速以太网中，例如GE-PON。 自由空间输入也有利于实现测量的重复性，因为输入接口的插入损耗变化小于其它单色镜内有光纤的输入类型。
带多模光纤(62.5/125mm)的850nm激光器 的采样波形	自由空间单色镜 输入的结构

监测和故障排除的实时远程操作

AQ6370B Viewer(可选应用程序软件)

AQ6370Viewer是适用于AQ6370、AQ6370B和AQ6375的PC应用程序软件包。

AQ6370BViewer是为AQ6370B光谱分析仪设计的。此软件具有与AQ6370B完全相同的用户界面和功能，因此可以方便地显示和分析AQ6370B获取的波形数据。

Viewer功能 可以在PC上检索和分析AQ6370B上保存的迹线数据文件。 提示：不能在Viewer模式下启动测量。

AQ6370B Viewer的屏幕示例

远程控制功能

通过远程控制，您可以从以太网上的任何位置设置测量条件并执行AQ6370B光谱分析仪测量。完成AQ6370B测量后，AQ6370B Viewer下载并显示更新的迹线。



提示：不支持此程序功能。存在某些限制。

文件传输功能 可在AQ6370B和PC之间交换数据。还可将在AQ6370B Viewer上编辑的程序文件传输给AQ6370B。

PC要求

硬件

• 硬盘：50MB或更大可用磁盘空间

• 内存：512MB或更大

OS

• Windows 2000 (Service Pack 4或更新版本)或

• Windows XP (Service Pack 1或更新版本)

*Windows 2000和Windows XP是美国Microsoft Corporation的注册商标。

快速测量&快速响应
快速测量 通过新开发的单色镜、更快的电子电路和降噪技术，AQ6370B可以实现更快测量，即使在测量来自DFB-LD或DWDM的陡谱信号或测量宽频光源的低功率信号时也是如此。*	按键&命令响应 通过应用更快的单色镜和新算法，极大减少了按键响应时间和命令处理时间。AQ6370B可以实现高达100倍的更快响应时间*。

快速数据传输和存储
以太网 比GP-IB提供的数据传输速度快100倍*。
USB 提供的移动存储设备的数据记录/检索速度比软盘快10倍*。
GP-IB 比传统GP-IB提供的数据传输速度快10倍*。

* 与AQ6317系列光谱分析仪相比较。

自动测试系统的快速发展

AQ6370B配备了GP-IB、RS-232C和以太网(10/100Base)接口，可以和外部PC连接以进行远程访问和构建自动测试系统。它与标准的编程语言兼容，并且支持AQ6317指令，便于编程。宏程序对于编写简单的自动测试程序是很有用的内置功能。

兼容SCPI	AQ6317仿真模式
SCPI是基于标准代码的ASCII文本，其格式符合IEEE-488.2标准要求。AQ6370B的标准远程指令与SCPI兼容。它可以用于大多数计算机测试语言和测试应用软件。	AQ6317系列是Yokogawa最畅销的光谱分析仪。目前我们的用户遍布全球，AQ6370B支持AQ6317系列的专用远程编程代码和格式，因此用户可轻松地升级其当前测试环境。 提示：由于规格和功能的变化，某些命令可能不兼容。 现有测试系统上的OSA升级图

增强了用户的友好体验

继承了良好的可操作性
AQ6370B继承了我们常规产品的前面板操作和功能键指定，其特点是非常直观，便于大多数用户使用。 参数输入窗口 在选择了参数后会显示在屏幕上，它带有输入键便于 鼠标操作。	前面板按键

鼠标&键盘操作
可以只用鼠标而不通过前面板按键即可轻松操作AQ6370B。通过鼠标指针可以直接更改迹线屏幕上显示的测量条件。键盘可以用于输入标签和文件名。
单击鼠标右键将显示面板按键的功能。	直接参数输入 当将箭头指针移动到参数处时，它将变为手指形指针。

迹线缩放功能
迹线缩放功能可以改变显示条件，如中心波长和跨度，并且通过点击和拖动鼠标可以选择要放大的指定区域。无需进行再次扫描来刷新显示条件。在放大区域可以执行分析功能。
	预览窗口 迹线放大后会出现预览窗口并显示完整的迹线。在此窗口用鼠标拖动缩放区域边框，主迹线窗口中的显示区域也会改变。
在分析屏幕中也可以缩放迹线。当选择了分析结果表中的一行项目时，会自动转换显示区域，相应的信号会居中在显示区域。这便于验证分析数据的精确度。

便于进行频繁的数据处理

大容量内部存储器	支持USB 1.1存储器
AQ6370B在内部存储器中有128MB用户存储区，可以保存测试设置、波形、分析结果和宏程序文件。它足够保存5000多条迹线。 缩略图文件预览 便于在上千个文件中找出特定的文件。(缩略图文件预览功能也适用于外部存储器。)	AQ6370B有两个USB 1.1兼容接口。它们支持大容量移动存储设备，如闪存和硬盘(HDD)。目前市场提供超过1GB的移动静态存储器和超过40GB的USB兼容的外部硬盘。(截止2006年1月)

功能

优越的功能

通过/失败自动测试功能

13种自动分析功能

使用前面板上的“分析”功能键或通过鼠标操作可以选择流行应用的13种内置分析功能。 这些功能可以自动执行指定的分析并提供结果。这些结果可以保存在存储设备中。 WDM分析(OSNR) WDM-NF分析(EDFA) DFB-LD分析 滤波器分析等等。
		分析参数窗口 单个分析的所有参数都显示在一个对话框中便于设置。

7条迹线&计算功能

AQ6370B有7条独立的测量数据迹线。一些迹线可以用于计算(两条迹线相减和相加)、MAX/MIN保持、求平均值和曲线拟合。

增强的曲线拟合功能

曲线拟合功能是一种近似技术，排除了波形上噪声和/或信号重叠的影响。曲线拟合法可选自下列项目：Gaussian、Lorenz、3rd Poly、4th Poly和5th Poly。曲线拟合可应用于单独的迹线。拟合区可以用线标记设置(L1和L2)。

分析模式 当执行WDM或WDM-NF分析时，会使用一种迹线拟合法进行基线测量。在每个分析的参数窗口中可以指定曲线拟合法。
选择区域的曲线拟合示例 放大的WDM信号的噪声电平可以使用选择区域中的曲线拟合来估计，即使由于信号分离性能限制而无法看到信号之间的噪声。
标记拟合 拟合曲线也可以用于用户设置的标记位置。例如，这可以用于测量调制信号频谱。

连接接口

前面板

光接口(用户可更换) AQ6370B采用通用的光接口系统进行光输入和校准输出，便于直接耦合主要的光接口类型。 用户可更换此接口。

USB 1.1接口

后面板
