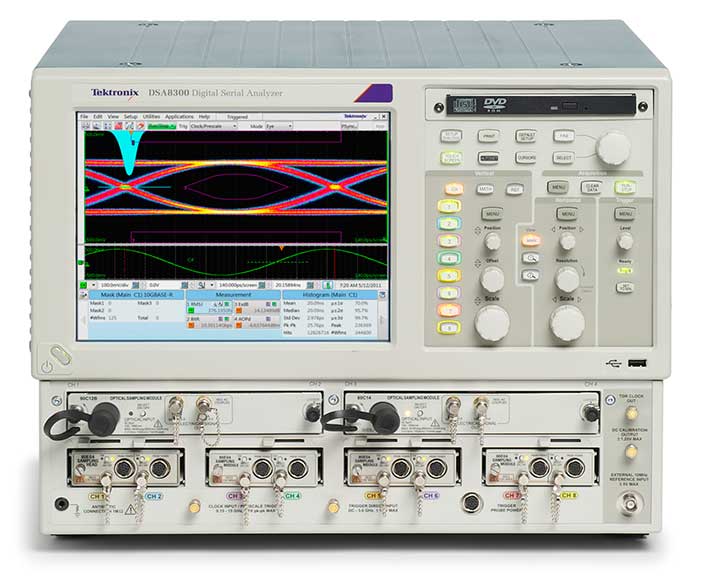

DSA8300 数字采样示波器

DSA8300 系列提供了小于 100 fs 的本底抖动，可以实现异常准确的器件检定，全面支持 光通信 标准、时域反射计和 S 参数。DSA8300 数字采样示波器为 155Mb/s - 400G PAM4 的数据通信提供了完整的高速物理层测试平台。

DSA8300 是一款先进的等效时间采样示波器，为通信信号分析、串行数据网络分析以及串行数据链路分析应用提供最高的保真测量和分析功能。

主要性能指标

• 低时基抖动:

• 最大 8 条同时采集的通道上典型值为 425 fs

• 82A04B 相位基准模块中，最多 6 条通道上 <100 fs

• 最佳的垂直分辨率 – 16 位模数转换器

• 电接口分辨率：<20 µV LSB（适用于 1 v 全量程）

• 光接口分辨率从 80C07B（1 mW 全量程）的 <20 nW 到 80C10C（30 mW 全量程）的 <0.6 µW

• 光接口带宽 >80 GHz

• 电接口带宽 >70 GHz

• 为 NRZ、RZ 和脉冲信号类型提供了超过 120 种自动测量功能

• 80 多种行业标准模板，自动进行模板测试

• 复杂抖动/噪声/BER/SER 分析 (80SJNB)，支持复杂测量 TDECQ 1, SNDR 2 (应用)

1PAM4 发射机和色散眼图闭合象限。

2S信噪失真比。

主要特点

各种光接口模块、电接口模块和附件模块可以满足您的特定测试要求。

• 光接口模块

• 支持从 155 Mb/s 到 10 Gb/s、40 Gb/s、100 Gb/s 和 50G/100G/200G/400G PAM4 光数据速率的光模块

• 光基准接收机(ORR) 1 满足了标准规定的一致性测试中指定的要求

• 光接口采样模块提供了高光学灵敏度、低噪声及宽动态范围，可以准确地测试和检定短程到远程光接口通信标准

• 经过全面校准的时钟恢复解决方案 – 不需要手动校准数据捡拾损耗

• 已校准消光比测量和变量校正 ER 测量可确保精度和重复能力

• 电接口模块

• 超低噪声电采样器（20GHz 时 280 μV，60GHz 时 450 μV，典型值）

• 可以选择带宽2，用户可以平衡带宽和噪声，实现最优的数据采集性能

• 远程采样器或紧凑的采样扩展器模块电缆最大限度地减少信号劣化，因为采样器可以放在被测器件附近

• 高性能集成 TDR（10 ps 典型步进上升时间）支持杰出的阻抗不连续性检定，对带宽高达 50GHz 的 S 参数测量提供了高动态范围

• 分析

• 对速率在 <1 GBd 到 60 GBd 之间的高速 PAM4 和 PAM2 NRZ 串行数据执行抖动、噪声和 BER 分析，了解眼图闭合的确切原因

• 分析 PAM4 信号，全面分析每一个 PAM 眼图的抖动、噪声和 BER，并支持一套全局测量，评估 PAM4 信号整体属性

• 100G-SR4/发射机和色散眼图闭合 (TDEC) 自动化提供对 SR4 短程以太网至关重要的 TX 光属性的全套测试和调试

• 80STDEC 简化了高性能发射机和色散眼图闭合 (TDEC) 测量，使其非常适合生产和一致性验证应用

• 自动模板测试，支持 80 多种行业标准模板。新模板可以导入 DSA8300，支持各种新兴标准。用户可以定义自己的模板，自动进行模板测试

• 抖动、噪声、BER、模板测试和串行数据链路分析 (SDLA) 通过 80SJNB Essentials 和 Advanced 应用软件选项提供

• 高级 TDR 分析、S 参数测量、仿真模型提取和串行链路仿真功能通过 IConnect® 应用软件选项提供

• 400G-M4 光制造分析软件提供了光发射机和色散眼图闭合象限(TDECQ)分析功能

• 高测试吞吐量

• 每条通道高达 200 kS/s 的高采样率

• 高效编程接口（IEEE-488、以太网或本地处理器接入）实现高测试吞吐量

1光基准接收机(ORR)是一种四阶 Bessel-Thompson 滤波器，拥有标准规定的频响和容限。泰克优化了响应，实现最佳标称拟合和最高质量的模板测试结果。

2参阅 80E00 电采样模块产品技术资料，获得每种模块的详细介绍。

应用

• 设计/检验电信和数据通信器件和系统

• ITU/ANSI/IEEE/SONET/SDH 制造/一致性测试

• 高性能真正差分 TDR 测量

• 串行数据应用阻抗检定和网络分析，包括 S 参数

• 高级抖动、噪声、BER和SDLA分析

• 使用IConnect基于通道和眼图仿真和测量建模

杰出的性能，优异的通用性

DSA8300 数字串行分析仪为开发和测试采用几千兆位数据传输技术的通信、计算机和消费电子提供了用途最广泛的工具。它可以用来对这些产品中使用的器件、模块和系统的光接口和电接口发射机进行检定及一致性验证。

此外，DSA8300 特别适合电接口信号路径检定，包括封装、PCB 或电缆。由于杰出的带宽、信号保真度及可扩展性最强的模块化架构，DSA8300 为当前和新兴串行数据技术提供了最高性能的 TDR 和互连分析能力、最准确的信号损伤分析能力以及 BER 计算功能。
