概述

特点

• 视频测量快速、准确、可重复性好

• 全自动的综合性分量模拟视频测量

• 支持HDTV、改良电视和PC 格式的分量模拟视频(YpbPr 和RGB)

• 具有HDTV 信号的采集带宽和高取 样率

• 强大的自动测量功能和应用

• 便于生成的相伴测试信号文件

• 标准的GPIB 和LAN 遥控功能

• 扩充的文档功能

• 视频测量附件

• 全示波器功能

应用

• 研究和开发

• 顺应性测试和认证测试

• 质量/ 检验测试

• 自动的生产测试

• 开路视频系统测试

VM5000HD自动完成各种分量模拟视频测 量，可用来全面查验HDTV 视频信号的质 量。它能按照EIA-770-3、SMPTE 274M 和 SMPTE 296M 标准，自动地评测被选视频 信号参量的顺应性。VM5000HD还能自动 测量其它工业标准视频参量，定量检查 数字机顶盒或其它具有分量模拟接口的 消费视频接收设备和播放设备的性能。

消费视频接收设备和播放设备的性能。 泰克公司将自动测量的算法规则和高速、 宽带信号采集平台综合在VM5000HD 之 中，从而提供了一种可靠的方法，以实现 快速、客观而又准确的视频测量。原先需 要数个小时或几天才能完成的产品有效 性认证，现在只需几秒或几分钟即可完 成。VM5000HD给出了类似即插即用的视 频测量功能，即便是不熟练的操作者，他 也能可靠地完成HDTV视频输出信号的质 量评估。

作为一种综合性的视频分析仪， VM5000HD 只需进行简单的配置菜单设 置，即能可靠地调用和复制这些设置， 既不需要进行复杂的仪器设置，也不需 要单调乏味的手动测量和消耗时间的结 果比较。由于VM5000HD能给出可靠的、 精确的HDTV 测试结果，并能很容易地 用其它VM5000HD 仪器来复制，还能方 便地与全球各地的工程技术人员、供应 商和销售商进行通讯联系，这样将有助 于提高产品质量。

为了满足视频专业人员开发、测试和生 产下一代数字电视接收设备和播放设备 的需求，VM5000HD将功能和特性结合在 一起，以适合于开发和研究、质量评价以 及生产测试应用的需要。生产商可以确 信，HDTV 视频信号质量是对当今高性能 显示技术的挑战，VM5000HD能够明确地 区分输入信号和显示器件损伤之间的差 别。

简单方便的设置和操作

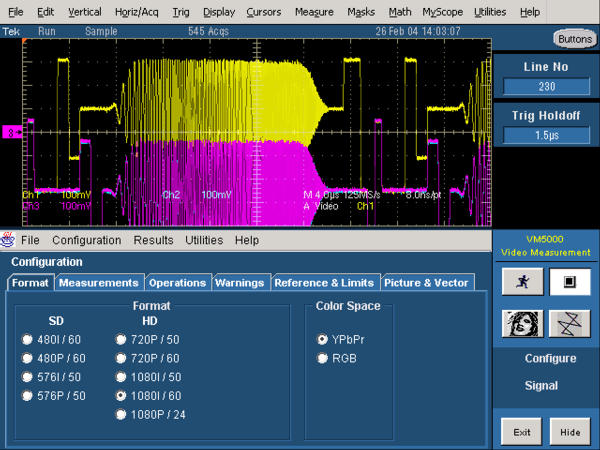

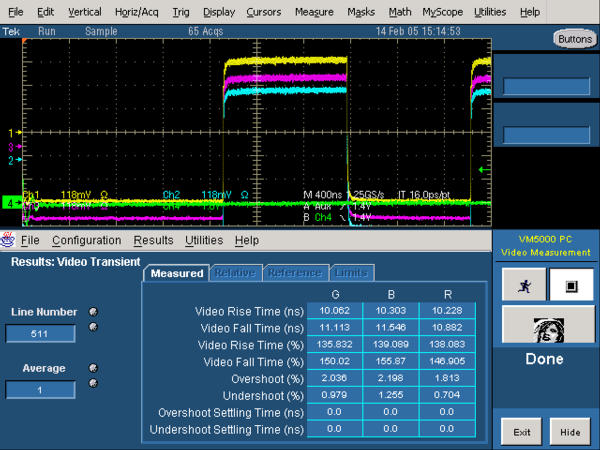

VM5000HD提供了直观的、基于窗口的配 置和测量菜单，因此只需稍加培训，即可 操作使用。VM5000HD 的10.4 英寸 (264mm)彩色显示器，使波形和测量结果 的显示既明亮，又清晰。用户可以很容易 地进入到逻辑排列菜单，通过单选按钮 进行测量选择。对于那些习惯于利用触 摸屏来操作仪器的VM700T用户来说，照 样可以使用VM5000HD的触摸屏。对于那 些要求调整行数的用户来说，在观察测 量结果时，可以十分方便地改变每一测 量结果页面。

VM5000HD，避免了视频信号手动测量中 的复杂仪器设置，不需选择算法规则，也 不需要编程等等不受欢迎的操作步骤。 它的配置和屏幕菜单中的视频格式以及 测量参量的选择同样地简单。用户如要求进行手动测量，可以利用自动设置功 能，退出自动测量应用，然后进入全功能 的示波器。

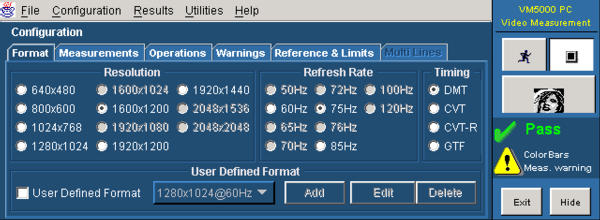

VM5000HD具有直观的用户界面，强大的 自动测量功能，可以调用配置设置，这对 于那些没怎么经过培训的使用者来说， 即可方便地进行可靠而又精确的HDTV视 频测量。 支持HDTV、改良电视和PC格式的分量模 拟视频

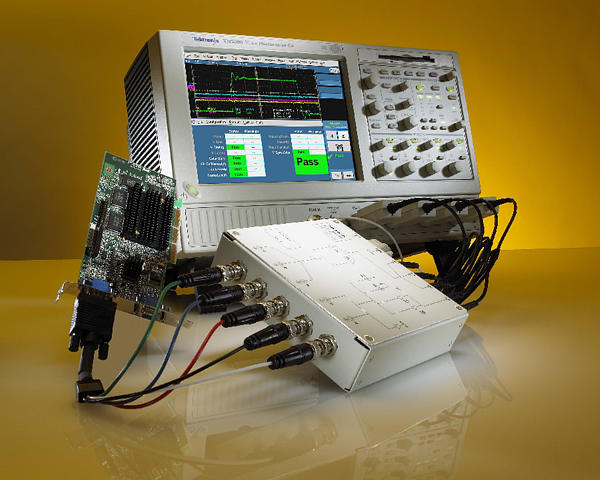

VM5000HD在设计时已考虑到它应当支持 数字电缆、直播卫星和地面电视广播网 络以及其它用户器件的测试应用。 VM5000HD 广泛地支持各种HDTV 和改良 扫描分量模拟视频格式。典型的PC视频 器件格式用TV 格式统一起来，泰克 VM5000HD也包括了某些支持VGA接口的 PC视频格式。VM5000HD的DTV视频测量 功能充实了VM700T的标清复合和分量测 量功能，从而能够支持当今器件的各种 视频格式。

所支持的格式

Sync Options

适合于HDTV 信号的带宽和取样率

VM5000HD利用数字荧光示波器平台作为 信号采集和分析的基础。该项技术非常 适合于信号的仔细观测，通过信号的三 维信息（即幅度、时间和幅度随时间的分 布）实时地显示、存储和分析复杂信号。 VM5000HD 使用了泰克公司专利DPXTM 采 集技术，具有快速的波形俘获率以适应 于HDTV 视频测量的需求。该项采集技术 也同样适合于经VGA 接口传送的高分辨 率计算机格式视频信号的分析。

HDTV 的所需带宽和取样率超出了当今自 动视频分析仪的能力。为此，泰克公司利 用业已证明的高速分析架构，克服了当 前视频分析仪的限制，致力于开拓视频 业的需求。VM5000HD可以提供1GHz以上 的带宽和1.25GS/s 以上的最大实时取样 速率，从而容易满足苛刻的HDTV 测量需 求－使得信号的频率响应测量能达到甚 至超过30MHz。VM5000HD 的高取样率和 较低的背景噪声，使得它的噪声测量达 到以前HD T V 信号所不可能的精度。 VM5000HD 只有400ps 的上升时间并具有 卓越的时基性能，使它完全能够按照EIA- 770C和SMPTE 274M的要求来精确地测量 上升时间。VM5000HD的每通道的最大记 录长度为2MB，加之它的高取样率，使得 它的测量只具有最少的时间延迟。

综合性的分量模拟测量系统

VM5000HD是一种综合性自动视频测量系 统，它能对分量模拟信号性能进行充分 而又有效的评测。选用这种测量系统以 识别常见的分量信号损伤，可以保证它 与其相连的显示器件的可操作性，并能 可靠地评估已知与视频信号保真度相关 的视频参量。

由VM5000HD 所完成的大多数分量模拟 视频测量参数，也可用于标清分量信号。 这些视频参数，事实上通常已由泰克 VM700T 作为参考标准，这一点已被全世 界的视频设备设计人员和广播专业人员 所接受。在VM5000HD中所开发的其它测 量和配置，则用于数字机顶盒和HDTV 信 号所特有的常见质量损伤和失真。

VM5000HD 整合有测量算法和自动化软 件，它们专用于VM5000HD硬件平台的高 速信号采集。这种整合对于速度、精度和 测量的可靠性是十分关键的，也是手动 测量或者常规的例行测量所无法比拟的。

*1 VESA Parameters

VM5000HD 自动视频测量

自动视频测量项目：

• 同步幅度和定时

• 彩条(电平)

• 噪声

• 频率响应

• 非线性

• 通道间定时

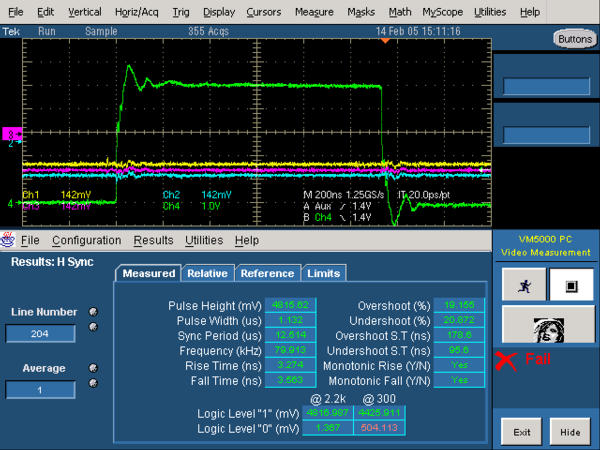

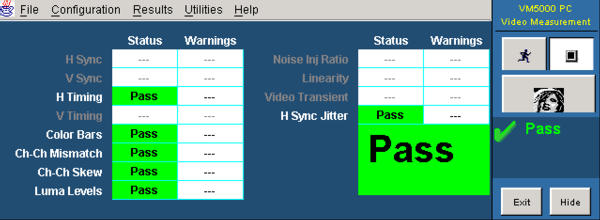

同步幅度和定时 - VM5000HD按照SMPET 296M、274M和EIA- 770-3 对同步幅度和定时进行测量。它的 自动同步测试功能、方便的选行特色和 各种DTV格式支持能力，使它能够验证数 字器件的输出信号是否符合所采用的标 准，以及该信号能否工作于HDTV 显示器 件。所有的同步测量结果及其波形同时 显示在VM5000HD上，以全面查验及直观 显示同步信号的顺应性。

VM5000HD自动测量负极性同步信号、前 肩和正极性同步信号(仅三电平同步信号) 的同步幅度电压。测量同步定时并自动 报告前肩、后肩、同步上升时间、正极性 同步信号宽度(仅三电平)、正极性同步降 落时间(仅三电平)、负极性同步宽度和负 极性同步降落时间。

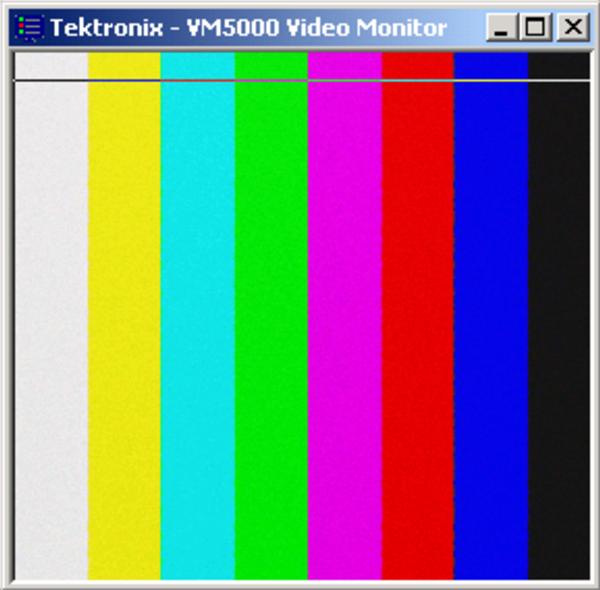

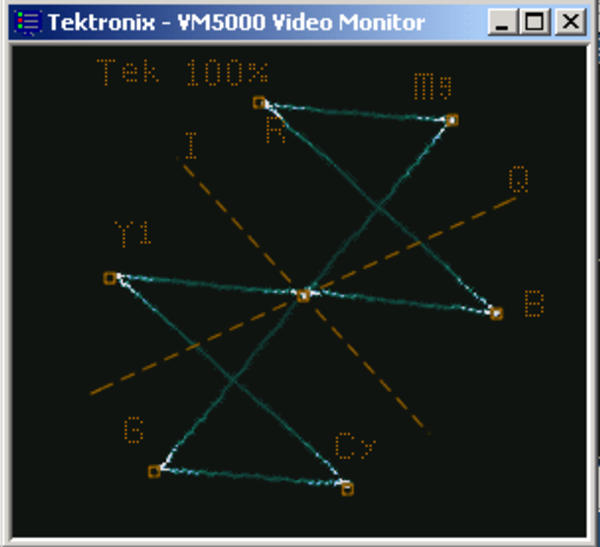

彩条(电平)

视频信号质量评测中的一项最基本的测 量就是彩条或电平测量。在分量模拟视 频中，共有24项单个彩条电平必测项目， 以保证视频输出的亮度、对比度和彩色 保真度合乎要求。VM5000HD的彩条测量 算法仅能识别和测量彩条信号，自动显 示被选行的全部24 个数值。用户还可选 用平均值方式，以减少电平测量时的瞬 态变化所造成的影响而方便于测试，这 样可以满足于不同的应用需求。

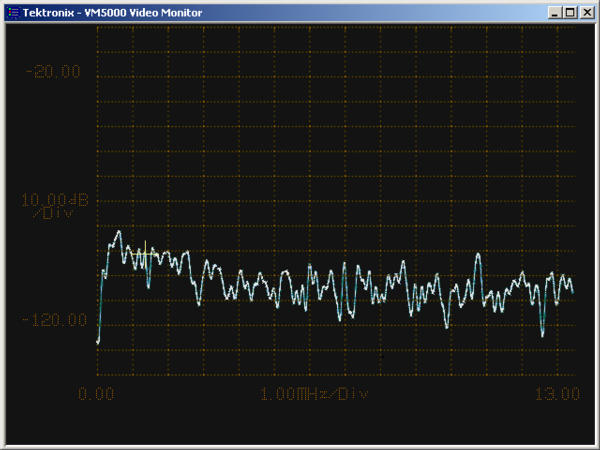

噪声

噪声是HDTV视频信号质量中十分重要的 一项参数，VM5000HD的噪声测量是以mv 或dB 来度量。可以使用加权或不加权测 量，也可以使用各种不同截止频率的滤 波器。VM5000HD在测量噪声时可使用任 意平场信号。而由各测试信号组合而成 的矩阵测试信号中包含有三种不同的平 场信号，以在不同的幅度电平下对噪声 作出全面的评估。在VM5000HD中，采用 了自动距离修正技术（auto-ranging）的自 动噪声测量软件，能在有噪声干扰或在 静态行中准确地进行噪声测量。

VM5000HD具有很低的背景噪声和高速信 号的采集能力，如果使用37MHz带宽的截 止滤波器，可测量高达－70dB的噪声；如 果是较低带宽的信号格式(例如480p)，则 测量结果会更好。

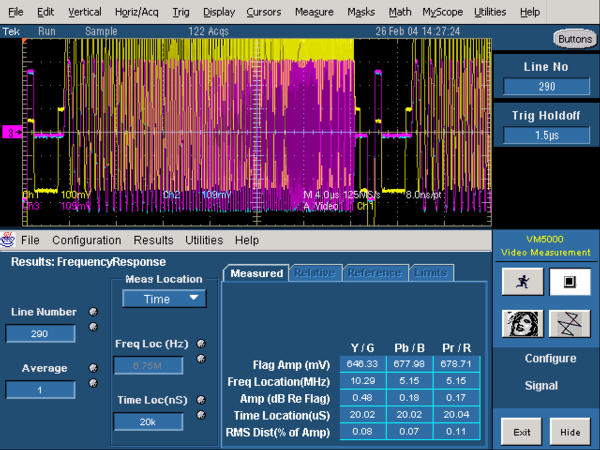

频率响应

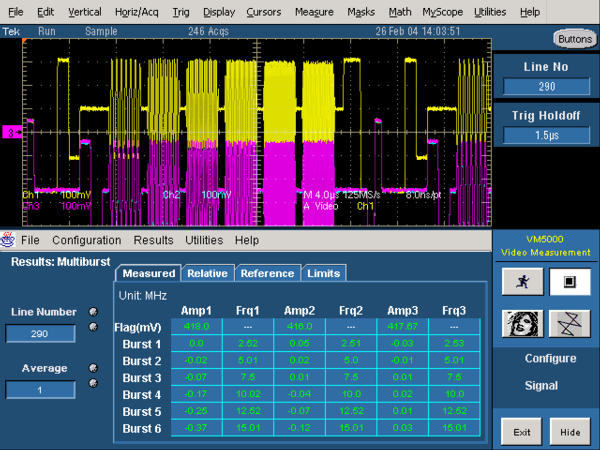

为了产生高质量的HDTV 视频，需要高性 能的显示器件，视频接收和播放设备应 当具有足够的带宽和优异的频率响应。 为评估HDTV信号中一个宽带频率范围中 的频率响应，VM5000HD仍使用多波群信 号。它能识别和测量宽带标准多波群信 号以对频率响应作出评测。不过，对于 1080i 格式而言，则需选用频率组扫描范 围在5 至30MHz 的多波群测试信号。

利用多波群信号，泰克VM5000HD能对这 些要求严格的参数作出全面的评估，通 过自动频率响应测量，它能报告基准标 志的幅度、多波群中各波束的幅度损耗 以及各波束的频率。VM5000HD测量出波 束频率并显示在屏幕上，以便于区分上 变频信号，可变换测试信号或俘获引入 的失真，作为格式转换的结果。

如果需要对频率特性进行更深入的研究， 可对自动频率响应测量加以完善，而这 些内容并不在多波群信号中，泰克公司 就在矩阵测试信号中纳入了一种扫描信 号。利用VM5000HD的示波器功能和直观 的测量游标，可以方便地对这种扫描信 号进行手动或半自动测量。

非线性

为了弄清在什么样的输出信号电平下会 造成最佳非线性的偏离，VM5000HD会作 出五个不同平均段的非线性报告，作为 整个测量结果的补充。通过3通道波形的 同时显示和逻辑测量结果列表，可以方 便地获知RGB 和YpbPr 通道间的匹配状 况。

通道间的定时

为了防止分量模拟视频的信号失真，必 须使各个不同通道信号的到达时间具有 最小的离散性。VM5000HD使用多波群信 号来测定这项参数，并选择明显的瞬态 过渡以实现最精确的测量。VM5000HD的 强大测量算法用于各种测试信号，包括 实况或开路信号，这些信号的边沿应有 良好的相关性，而不管极性如何。仅当信 号合用时才有结果显示。VM5000HD的自 动测量能使用户快速方便地确定通道时 延误差的大小和极性。如果使用不同频 率的测试信号，则可以给出不同频率处 的通道时延变化情况。

强大的自动测量特性和应用工具

VM5000HD集强大的自动测量特性和应用 工具于一体，从而可使HDTV 视频测试更 快速、更可靠、更方便和更精确。它的应 用工具强化了基本自动测量功能，以满 足各个应用领域的视频专业人员的需求， 它给出的性能是其它解决方案所不能比 拟的。

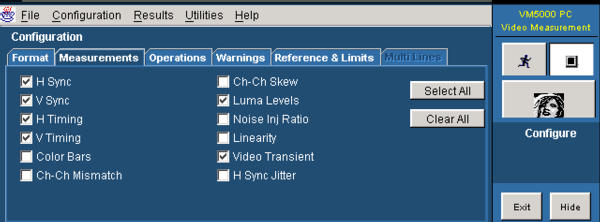

测量配置的存储和调用

VM5000HD能够方便地存储、调用用户的 测量配置，或调出生产厂家设定的测量 配置。可以保存有关配置的设置并随时 调用，也可复制到其它仪器上，从而可靠 地扩散其测试功能。这项特性可将 VM5000HD的完整测量功能无缝复制到全 球各地的开发商、供应商或用户所在地。 它将加速并简化具有多种显示输出格式 的设备测试，就象用户设置、存储和调用 每一单个格式的配置一样。这项功能消 除了耗费时间的相关操作和由其它系统 的测量硬件、测量算法和测量配置差异 所引起的明显的质量问题。

自动模式

作为对VM5000HD 单项自动测量功能的 补充，该仪器还具备自动模式。在自动模 式中，用户可以指令VM5000HD按照某项 运行命令对一指定格式进行选定的单项 或全项的自动视频测量。在工作于自动模式时，仪器自动选择对应的测试信号 行，利用预先设置的测量配置和所选择 的平均方式，从而完成每项测量。

自动定位

VM5000HD具备自动定位能力，以确保自 动测量的信号失真和显示结果既准确又 可重复。它的这项特性始终是有效的， VM5000HD识别相应的测试信号事件和完 成测量游标定位的优化设置，以保证一 致的、精确的和有意义的测试结果。在处 理瞬态失真或改变输出显示模式（例如 调整显示高宽比）时，该项功能也使自动 测量更为可靠和更为方便。

在求平均期间对测试信号进行识别和跟 踪，这样，在测量过程中当信号发生急剧 改变时，有关信号改变报告仍可完成。这 项功能是有用的，可以把间断问题看作 是数字化的视频编码设备。

测试信号文件：测试信号的文件和信号格式

*1 DVD 为480i 和576i。
*2 需要AVG7 组件。
*3 需要AWVG7 组件。

自动分类特性

在对非正常电平信号进行自动测量时， VM5000HD的自动分类特性可提高它的测 量精度。这项特性将自动优化基于信号 状态的增益和偏置，从而使仪器始终保 持最佳的测量状况。在某项测量运行期 间，最后一次的成功测量设置将再次使 用，以在信号电平保持恒定的环境中维 持同样的精度。如果测量的速度比精度 优化更为重要，或者在认为是正常信号 状态的情况下，用户可以解除这项特性。

VM5000HD 配备有扩展的文档应用工具， 这种强大的自动测量应用工具和特性可 以保证它能满足所有应用领域的使用需 求。研究和开发人员、质量控制人员和生 产测试人员可对仪器设置进行修改，以 适应他们对信号的可靠采集、速度或精 度的特殊要求。运用VM5000HD的自动测 量功能，视频专业人员可以确信它的自 动测量是可靠的、准确的、可重复的，并 且是十分客观的。

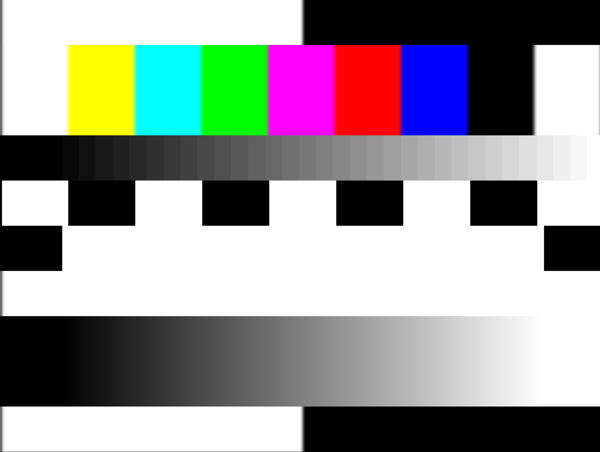

相伴测试信号文件的完整组合

泰克公司已经开发了特定的测试信号， 以与VM5000HD 的视频测量功能协同工 作，提供分量模拟信号的综合参数测试。 这些测试信号的开发，可以避免因输入 测试信号的质量而造成的可操作性问题。

DTV时代的到来导致视频内容和信号格式 的增多，为此也应提供多种测试信号以 方便于生成和扩展的格式测试。由于编 码的测试信号可能包含一些人为因素， 它将对测量模拟信号的保真度带来影响， 矩阵信号同样也是作为MPEG-2编码流提 供的，因此泰克公司对矩阵测试信号预 先经过检验，使之适合于各种标准的视 频格式。

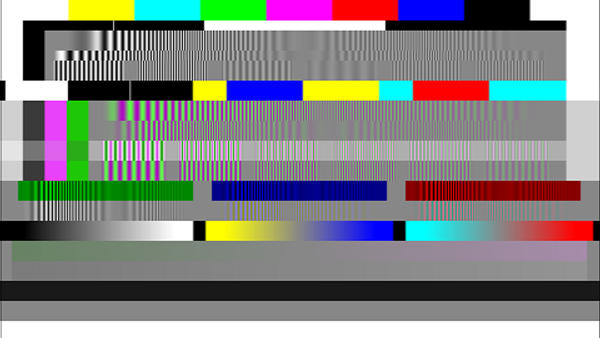

测试信号文件和信号格式

矩阵测试信号具有各种文件和信号格式， 为机顶盒和其它消费视频产品的综合测 试提供了方便。还有高质量的编码ATSC 测试码流文件，可用于泰克MPEG 播放 器，如MTX100、AD953-II 或AD991。测试 信号文件也可用于泰克公司的基带发生 器以及DVD 播放器和PC 外围设备。
