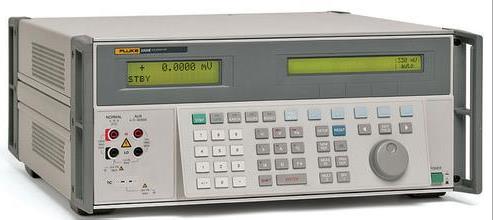

产品名称：多功能校准仪
产品品牌：FLUKE/福禄克
产品型号：FLUKE5500A

产品详细说明：
FLUKE 5500A多产品校准器能够校准数字式和模拟式多用表、温度计（热偶及RTD）、手持式功率表、数据采集器、电流钳、各种类型的记录仪、面板表、过程校准器、功率谐波分析仪以及很多其它类似的测量工具。
FLUKE 5500A多产品校准器是在5500A功能的基础上，将其工作负荷的范围进一步扩展而制作成的。5520A提高了准确度、扩展了量程、并增加了更多的功能。新增加的功能包括交、直流电流可达20A、能够测量压力以及具有校准5 1/2位和6 1/2位数字多用表的能力。这就意味着5520A实际上能够覆盖您的大部分高性能的工作负荷。

FLUKE 5500A多产品校准器选件和附件提供了极大的灵活性
5500A和5520A配有几种选件，能够提供完全的校准方案。这包括：
FLUKE 5500A多产品校准器校准300MHz、600MHz或1.1GHz示波器的选件。
MET/CAL 校准和编制文件的软件工具，可以帮助您实现校准工作的自动化，并能够收集和报告校准的结果。
引线附件、校准钳型表的线圈、与5520A配用的700系列模块以及代轮的运输箱等。这些附件使您能够连接各

式各样的仪器，测量温度和压力，以及校准钳型表，贮存和运输校准器。
FLUKE 5500A多产品校准器操作简单，易于使用5500A和5520A 5500A/5520A 不仅可以帮助您完成校准工作，而且非常轻松，方便，自如。仪器按照使用人员的自然操作习惯进行了设计。减少了翻看手册的需要。 对大部分的操作都自然地从左至右，不会有感觉不便的移动。大部分功能只需少数按键就可完成。计算器式的按键方便输入参数，带背景灯的明亮的LCD显示屏保证任何角度和照明条件都可清晰阅读。MULT(乘)和DIV(除)键可以使当前的输出设置值乘10或除10，或量程按1-2-5 步长变化。该按键使操作更加方便。Spec(指标)菜单使您立即获得当前值的不确定度。

FLUKE 5500A多产品校准器配用MET/CAL或者5500/CAL实现校准自动化和计量管理文件化按照ISO 17025等各种质量控制标准的要求，您不仅仅要进行测量，而且还有很多校准管理工作要做，您还要满足各种文件编制、控制及报告的要求。

功能  范围  最优的1年技术指标
±(ppm输出+ppm量程)
FLUKE 5500A多产品校准器
直流电压  0到±1020V  50+1.5
直流电流  0到±11A  100+7.6
电阻  0到329.999MΩ  90+18
交流电压  1mV到1020V，10Hz到500kHz，正弦波  300+18
交流电流  29μA到11A，10Hz到10kHz，正弦波  900+91
电容  0.33nF到1.1mF  0.25%+0.091%
热偶源和热偶测量  -250℃ 到+2316℃，（11种类型）  0.14℃
RTD源  -200℃ 到+630℃，（8种类型）  0.03℃
直流功率  109μW到11kW  0.0008
交流功率  109μW到11kW，45-65Hz，PF=1  0.0015
相位  0 到±179.99°，10Hz到10kHz  0.15°
频率  0.01Hz到2.0MHz  25ppm
FLUKE 5520A高性能多产品校准器
直流电压  0到±1020V  11+0.9
直流电流  0到±20.5A  100+7.6
电阻  0到1100MΩ  28+1.8
交流电压  1mV到1020V，10Hz到500kHz，正弦波  150+18
交流电流  29mA到20.5A，10Hz到30kHz，正弦波  400+61
电容  0.19nF到110mF  0.25%+0.091%
热偶源和热偶测量  -250℃ 到+2316℃，（11种类型）  0.14℃
RTD源  -200℃ 到+630℃，（8种类型）  0.03℃
直流功率  10.9μW到20.5kW  0.00022
交流功率  10.9μW到20.5kW，45-65Hz，PF=1  0.0008
相位  0 到±179.99°，10Hz到30kHz  0.1°
频率  0.01Hz到2.0MHz  2.5ppm
FLUKE 5520A用的5520A-SC1100示波器校准选件
直流电压  0到±6.6V（50Ω）  0.25%+40μV
0到±130V（1MΩ）  0.05%+40μV
交流电压（方波）  ±1mV到±6.6V p-p（50Ω）  0.25%+40μV
±1mV到±130V p-p（1MΩ）  0.1%+40μV
快沿  4mV到2.5V p-p（50Ω）  上升时间：<300ps
稳幅正弦波  50kHz到1.1GHz  平坦度：1.5%+100μV
时标  5s到2ns；尖峰、方波、20%脉冲、正弦波  2.5ppm
波形发生器  1.8mV到55V p-p（1MΩ）  3%+100μV
1.8mV到2.5V p-p（50Ω）
脉冲发生器  幅度：10mV到2.5V  5%
宽度：4ns到500ns  2.5ppm
周期：20ms到200ns
视频信号触发  NTSC，SECAM，PAL， PAL-M
输入阻抗测量  40W到1.5 MΩ  0.10%
5pF到50pF  5%
过载测量  5V到9V（DC或AC方波），5到60s
FLUKE 5500A和5520A用的5500A-SC600示波器校准选件
直流电压  0到±6.6V（50Ω）  0.25%+40μV
0到±130V（1MΩ）  0.05%+40μV
交流电压（方波）  ±1mV到±6.6V p-p（50Ω）  0.25%+40μV
±1mV到±130V p-p（1MΩ）  0.1%+40μV
快沿  4mV到2.5V p-p（50Ω）  上升时间：<300ps
稳幅正弦波  50kHz到600MHz  平坦度1.5%+100μV
时标  5s到2ns；尖峰，方波，20%脉冲，正弦波  2.5ppm
波形发生器  1.8mV到55V p-p（1MΩ）  3%+100μV
1.8mV到2.5V p-p（50Ω）
10Hz到100kHz；方波，正弦波，三角波
脉冲发生器  幅度：10mV到2.5V  5%
宽度：4ns到500ns  2.5ppm
周期：20ms到200ns  上升沿/下降沿<1ns
视频信号触发  NTSC，SECAM，PAL， PAL-M
输入阻抗测量  40W到1.5 MΩ  0.10%
5pF到50pF  5%
过载测量  5V到9V（DC或AC方波），5到60s
FLUKE 5500A和5520A用的5500A-SC300示波器校准选件
直流电压  0到±2.2V（50W）  0.25%+100μV
交流电压（方波）  1.8mV到2.2V p-p（50Ω）  0.25%+100μV
1.8mV到105V p-p（1MΩ）
快沿  4.5mV到2.75V p-p（50Ω）  上升时间：≤400ps
稳幅正弦波  50kHz到300MHz  平坦度：1.5%+100μV
时标  5s到2ns；脉冲锯齿波，正弦波  25ppm
波形发生器  1.8mV到55V p-p（1MΩ）  3%+100μV
1.8mV到2.5V p-p（50Ω）
10Hz到100kHz；方波，正弦波，三角波

FLUKE 5500A 多功能校准器
型号  说明
FLUKE 5500A  多产品校准器
FLUKE 5520A  高性能多产品校准器
FLUKE 5500A/3  带300MHz示波器校准选件的多产品校准器
FLUKE 5520A/3  带300MHz示波器校准选件的高性能多产品校准器
FLUKE 5500A/6  带600MHz示波器校准选件的多产品校准器
FLUKE 5520A/6  带600MHz示波器校准选件的高性能多产品校准器
FLUKE 5520A/1GHz  带1.1 GHz示波器校准选件的高性能多产品校准器
FLUKE 5520A-PQ  带电能质量分析校准选件的高性能多产品校准器
可选附件  说明
5500A/LEADS  综合测试线套件
5500A/COIL  50匝线圈
5800A-7004K  示波器校准用附件一套
5500A/CASE  带轮的运输箱
5725A  放大器（只适用于5500A）
5500A/HNDL  侧手把
Y5537  上机架套件

软件  说明
MET/CAL  自动校准和计量管理软件
5500/CAL  经济型自动校准和计量管理软件
MET/CAL LITE  专用型自动校准和计量管理软件
