主要特性与技术指标

逻辑分析仪配置

• 带有触摸屏的15英寸（38.1 cm）彩色显示器

• 102通道便携式逻辑分析仪，具有高达32 M采集存储器深度，相当于带有内置码型发生器的型号 16823A

• 综合的单端信号支持，阈值调整范围从-5 V至5 V（以10 mV为增量）

定时分析（异步采样）

• 4 GHz（250 ps）定时缩放，64 K存储器深度

• 使用深存储器的1.0 GHz / 500 MHz（半通道/全通道）传统定时

• 500 MHz转换定时

状态分析（同步采样）

• 状态时钟速率高达450 MHz

• 数据速率：高达500 Mb/s

• 自动设置阈值/样本位置，实现在高速总线上的精确测量

• 同时监测所有通道上的眼图，快速发现故障信号

配置时的注意事项

• 可选择的存储器深度：1 M、4 M、16 M、32 M

• 与40针逻辑分析仪探头兼容。 探头需单独订购。 是德对探头的建议

描述

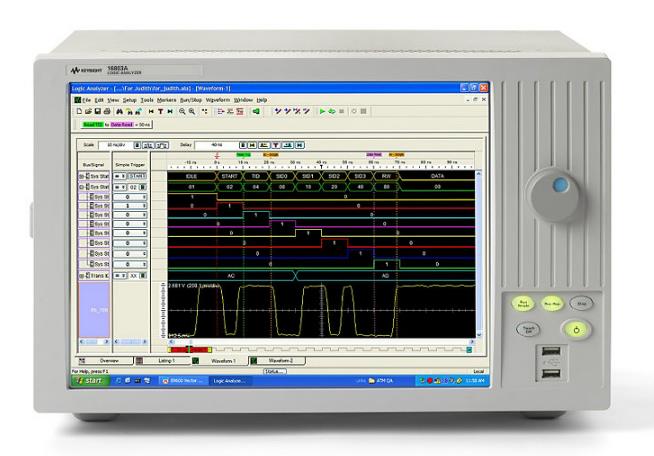

16800系列便携式逻辑分析仪提供逻辑分析、码型生成、应用软件和创新探测等功能的强大组合，并且售价也在您的预算之内。

逻辑分析仪配置

• 15-inch（38.1 cm）彩色显示器，可配备触摸屏

• 102通道便携式逻辑分析仪，具有高达32 M采集存储器深度，相当于带有内置码型发生器的型号 16823A

• 全面支持单端信号，阈值调整范围为-5V至5V（以10mV为增量）

定时分析（异步采样）

• 4 GHz（250 ps）定时缩放，64 K存储器深度

• 使用深存储器可进行1 GHz / 500 MHz（半通道/全通道）传统定时

• 500 MHz转换定时

状态分析（同步采样）

• 状态时钟速率高达450 MHz

• 数据速率高达500 Mb/s

• 自动设置阈值/样本位置，实现在高速总线上的精确测量

• 同时监测所有通道上的眼图，快速发现故障信号

配置时的注意事项

• 可选择存储器深度：1 M、4 M、16 M、32 M

• 与40针逻辑分析仪探头兼容。探头需单独订购。
